ATMOS Pelletkessel mit Holznotbetrieb
ATMOS Pelletkessel
Leistung 22 bis 45 kW
ATMOS Pelletkessel mit Holznotbetrieb
Mehr als nur ein Pelletkessel… da diese Serie mit wenigen Handgriffen vom automatischen Pelletbetrieb auf manuellen Holznotbetrieb umgestellt werden kann.
– Pellet + Holznotbetrieb
– beste Emmissionswerte, sehr hoher Wirkungsgrad
– in den Leistungklassen von 22 bis 45kW
– BEG förderfähig
Die ATMOS Pelletkessel mit Holznotbetrieb:

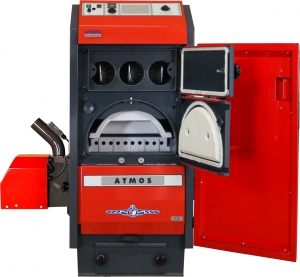

Die ATMOS Pelletkessel mit Holznotbetrieb (ATMOS P Serie – ehem. D..P – Serie) gibt es in den Ausführungen ATMOS ATMOS P20, ATMOS P30, ATMOS P40 und ATMOS P50. Diese Kessel zeichnen sich als automatische, kompakte, wartungs- und bedienerfreundliche Pelletheizung aus. Die Nennwärmeleistung liegt je nach Pelletkessel zwischen 22 – 45 kW für 6-8 mm Holzpellets. Damit decken die Pelletkessel dieser ATMOS Pelletkessel Serie den Wärmebedarf von Einfamilienhäusern und Mehrfamilienhäusern ab. Um im Falle einer Störung im Pelletbetrieb die Wärmeerzeugung dennoch sicher zu stellen, bieten diese Pelletkessel außerdem die Möglichkeit, vorrübergehend auch in einen Holznotbetrieb zu wechseln. Der P20 (ehem. D20P) ist mit dem ATMOS Pelletbrenner A25 ausgestattet und der P30, P40 und P50 mit dem ATMOS Pelletbrenner A45. Die Brenner können je nach örtlicher Gegebenheit von links oder rechts am Pelletkessel montiert werden. Dies bietet den Vorteil, dass der Pelletkessel unabhängig von dessen Lage im Heizungsraum schnell und einfach gereinigt werden kann. Die Pelletzuführung zum ATMOS P Kessel erfolgt, wie auch bei unseren anderen Pelletkesselserien, mittels einer Förderschnecke aus einem separaten ATMOS Silo, Textilspeicher oder bauseitigem Lagerraum. Je nach Anwendungsfall bieten wir dazu die Förderschnecken in den Längen zwischen 1,5 m und 5,0 m an. Da für ATMOS die Zuverlässigkeit seiner Pelletkessel im Vordergrund steht, sind auch bei der P Serie mit Holznotbetrieb die Förderschnecken nur als geradläufiges System ausgeführt! Im Einfamilienhausbereich hat sich besonders der ATMOS P20 bewährt, da er über ein zusätzliches Saugzuggebläse verfügt, welches im Holznotbetrieb für einen rauchfreien Betrieb hilfreich ist, sollte der vorhandene Schornstein einen mangelhaften Zug aufweisen. Dies trifft auch für die Pelletkessel P30, P40 und P50 zu. Alle Kessel dieser Serie sind Bafa förderfähig. Das bedeutet, dass die Gesamtausgaben für den Einbau dieser Heizanlage mit bis zu 45% bezuschusst werden. Ausführliche Informationen zur BEG Förderung 2024 erhalten Sie hier.
Erweiterungsmöglichkeiten für die ATMOS Pelletkessel mit Holznotbetrieb
Optional kann zur Komfortsteigerung der Pelletkessel mit einer automatischen Ascheaustragung nachgerüstet werden, welche die Aschereste in eine vor dem Kessel befindliche Sammelbox fördert.Eine weitere Option ist die nachrüstbare Pressluftausblasung (passend für die Pelletbrenner ATMOS A25 und A45), welche gerade bei der Verwendung preiswerter Pellets sehr empfehlenswert ist.
Ausstattung & Eigenschaften:
- für Pellets und vorübergehenden Holzheizbetrieb
- Pelletkessel aus hochwertigem 6 mm Kesselstahl
- Pelletbrenner ja nach Bedarf rechts oder links montierbar
- die P-Serie bietet sehr kompakte, platzsparende Bauform
- leicht zugänglicher Abgaswärmetauscher
- sehr benutzerfreundliche und schnelle Kesselreinigung
- die P-Serie ist mit der automatischen Ascheaustragung erweiterbar
- ausgestattet mit dem ATMOS A25 bzw. A45 Pelletbrenner
- geringer Stromverbrauch
- mit ATMOS Holzvergasern kombinierbar
- sehr hoher Wirkungsgrad > 90% und beste Emissionswerte
- die Pelletkessel der ATMOS P-Serie sind BEG förderfähig
- einmaliges Preis – Leistungsverhältnis
Empfehlungen
Maße der ATMOS Pelletkessel mit Holznotbetrieb
| Maße | ATMOS P20 | ATMOS P30 | ATMOS P40 | ATMOS P50 |
| A | 1405 | 1405 | 1405 | 1405 |
| B | 652 | 852 | 852 | 1052 |
| C | 606 | 606 | 606 | 606 |
| D | 848 | 848 | 848 | 848 |
| E | 150/152 | 150/152 | 150/152 | 150/152 |
| F | 370 | 405 | 405 | 405 |
| G | 211 | 211 | 211 | 211 |
| H | 1163 | 1163 | 1163 | 1163 |
| CH | 202 | 202 | 202 | 202 |
| I | 370 | 405 | 405 | 405 |
| J | 1 1/2″ | 1 1 /2″ | 1 1/2″ | 1 1/2″ |
Anschlüsse der ATMOS Pelletkessel mit Holznotbetrieb
| Nr. | Bauteil | Nr. | Bauteil |
| 1. | Anschluss für thermische Ablaufsicherung A | 16. | Anschluss – Stromzufuhr |
| 2. | Anschluss für thermische Ablaufsicherung B | 17. | Fühlereinführung |
| 3. | Fühlereinführung | 18. | Honeywell Feuerzugsregler FRZ 124 |
| 4. | Rauchrohranschluss | 19. | ATMOS Saugzuggebläse (nicht bei P15 / D15P) |
| 5. | hinterer Reinigungsdeckelg | 20. | Hautschalter |
| 6. | Verschlussdeckel für Brenneröffnung | 21. | Doppelschalter – Brennerkontakt / Ascheaustragung |
| 7. | Luftklappe | 22. | Thermometer |
| 8. | Anschluss für Entleerungsventil | 23. | Kesselthermostat |
| 9. | Öffnung für optionale automatische Ascheaustragung | 24. | Ladepumpenthermostat |
| 10. | Anschluss Kesselrücklauf | 25. | Abgaswärmetauscher mit Bürsten (Bürsten ab D20P) |
| 11. | Stecker für automatische Ascheaustragung | 26. | Hebel zum Asche rosten |
| 12. | ATMOS A25 / A45 Pelletbrenner | 27. | Aschekasten |
| 13. | Anschluss für Pelletbrenner | 28. | Sicherung 6,3A |
| 14. | Brückenstecker für externe Ansteuerung | 29. | STB – Sicherheitstemperaturbegrenzer |
| 15. | Anschluss – Ladepumpe |
Technische Daten
| ATMOS Pelletkessel mit Holznotbetrieb | |||||||
|---|---|---|---|---|---|---|---|
| P20 | P30 | P40 | P50 | ||||
| LEISTUNG | in kW | 6,5-22 | 8,9-29,8 | 8,9-40 | 13,5-45 | ||
| Energieeffizienzklasse | — | A+ | A+ | A+ | A+ | ||
| Stufe nach BlmSchV | — | II | II | II | II | ||
| Heizfläche | in m² | 2 | 2,7 | 2,7 | 3,6 | ||
| Brennstoffschacht Inhalt | in dm³ | 70 | 105 | 105 | 140 | ||
| Füllöffnung Abmessung | in mm | 270X450 | |||||
| vorgeschriebener Schornsteinzug | in Pa | 15 | 21 | 22 | 23 | ||
| max. Arbeitsdruck Wasser | in kPa | 250 | 250 | 250 | 250 | ||
| Kesselgewicht | in kg | 315 | 386 | 386 | 455 | ||
| Abzugsrohrstutzen Durchmesser | in mm | 150/152 | 150/152 | 150/152 | 150/152 | ||
| Elektroteile Schutzart | IP | 20 | 20 | 20 | 20 | ||
| Elektrische Leistungsaufnahme – bei Start | in W | 522 | 530 | 530 | 530 | ||
| Elektrische Leistungsaufnahme – bei Betrieb | in W | 42 | 97 | 97 | 97 | ||
| Kessel-Wirkungsgrad | in % | 91,1 | 92,4 | 90,1 | 92,5 | ||
| KESSELKLASSE NACH EN 303-5 | — | 3 | 3 | 3 | 3 | ||
| Abgastemperatur bei Nennleistung | in °C | 128 | 157,8 | 158 | 123 | ||
| Massenstrom Abgase bei Nennleistung | in kg/s | 0,016 | 0,025 | 0,031 | 0,035 | ||
| Staub Emission | in mg/m³ | 7 | 9 | 11 | 12 | ||
| CO Emission | in mg/m³ | 172 | 77 | 103 | 30 | ||
| Vorgeschriebener Brennstoff | — | Qualitative Holzpellets mit Durchmesser von 6 – 8 mm Länge mit einem Heizwert von 16 – 19 MJ/kg | |||||
| Ersatzbrennstoff im Notfall | — | Trockenes Holz mit einem Heizwert von 15-17 MJ/kg und einer Restfeuchte von 12-20% und einem Durchmesser von 80-150 mm x Füllraumtiefe | |||||
| Durchschnittsverbrauch Pellets bei Nennleistung | kg/h | 5 | 8,6 | 9,4 | 10,6 | ||
| maximale Brennholzlänge | in mm | 330 | 510 | 510 | 730 | ||
| Wasservolumen im Kessel | in dm³ | 82 | 91 | 91 | 117 | ||
| hydraulischer Verlust des Kessels | in mbar | 0,22 | 0,23 | 0,23 | 0,24 | ||
| Anschlussspannung | in V/Hz | 230/50 | |||||
| Vorgeschriebene minimale Rücklauftemperatur | in °C | 65 | |||||
| Vorgeschriebene Betriebstemperatur des Kessels | in °C | 80-90 | |||||
| Kesseltyp |
Förderschnecke | Art.Nr. | EAN-Nummer |
| ATMOS P30 (D30P) | ohne | 01.01.30-0 | 8595183306909 |
| ATMOS P30 (D30P) | 1,7m | 01.01.30-1 | |
| ATMOS P30 (D30P) | 2,5m | 01.01.30-3 | |
| ATMOS P30 (D30P) | 4,0m | 01.01.30-5 | |
| ATMOS P30 (D30P) | 5,0m | 01.01.30-7 | |
| ATMOS P40 (D40P) | ohne | 01.01.40-0 | 8595183390205 |
| ATMOS P40 (D40P) | 1,7m | 01.01.40-1 | |
| ATMOS P40 (D40P) | 2,5m | 01.01.40-3 | |
| ATMOS P40 (D40P) | 4,0m | 01.01.40-5 | |
| ATMOS P40 (D40P) | 5,0m | 01.01.40-7 | |
| ATMOS P50 (D45P) | ohne | 01.01.45-0 | 8595183306893 |
| ATMOS P50 (D45P) | 1,7m | 01.01.45-1 | |
| ATMOS P50 (D45P) | 2,5m | 01.01.45-3 | |
| ATMOS P50 (D45P) | 4,0m | 01.01.45-5 | |
| ATMOS P50 (D45P) | 5,0m | 01.01.45-7 |
