ATMOS BasicOne Ansaugsystem für die Pelletheizung

ATMOS Ansaugsystem Basic One



Befindet sich das Hauptpelletlager nicht in einem Nebenraum, aus dem die Pellets per Schnecke oder Raumaustragungsschnecke gefördert werden können, bieten wir als Lösung die pneumatische Ansaugung an. Mit dieser können aus maximal 15m Entfernung die Pellets aus dem Hauptlagerraum oder Textilsilo in die ATMOS Ansaugstation gefördert werden, aus der sie dann weiterhin mit einer Dosierförderschnecke dem Pelletbrenner zugeführt werden. Es gibt Ansaugsysteme, die im festen Intervall die Ansaugung ausführen, unabhängig ob Sommer oder Winterbetrieb. Da der Saugbetrieb akustisch mit einem Staubsauger zu vergleichen ist, sollte dies jedoch so selten wie möglich passieren. Das ATMOS BasicOne Ansaugsystem arbeitet deshalb bedarfsabhängig, d.h. nur wenn ein bestimmtes Niveau in der Station unterschritten ist, startet die pneumatische Ansaugung. Das System besteht neben der Saugeinheit zugleich aus einem 250 Liter Zwischenbehälter und lässt sich bei allen ATMOS Pelletkesseln einsetzen. Für die förderfähigen blaugrauen GSP Kombikessel ist das System auch in blau erhältlich. Für den ab 2017 erhältlichen ATMOS PX20 Pelletkessel kann die BasicOne in der Ausführung ohne Zwischenbehälter ebenfalls nachgerüstet werden.

Artikel Farbe Art.Nr.
BasicOne – inkl. 240 Liter Zwischenbehälter rot 02.06.15
BasicOne – inkl. 240 Liter Zwischenbehälter blau 02.06.17
BasicOne – ohne Zwischenbehälter rot 02.06.08
BasicOne – ohne Zwischenbehälter blau 02.06.09
antistatischer Ansaugschlauch 12,5m – DN50 02.06.21
antistatischer Ansaugschlauch 25,0m – DN50 02.06.23



ATMOS Ansaugung BasicOne APS250

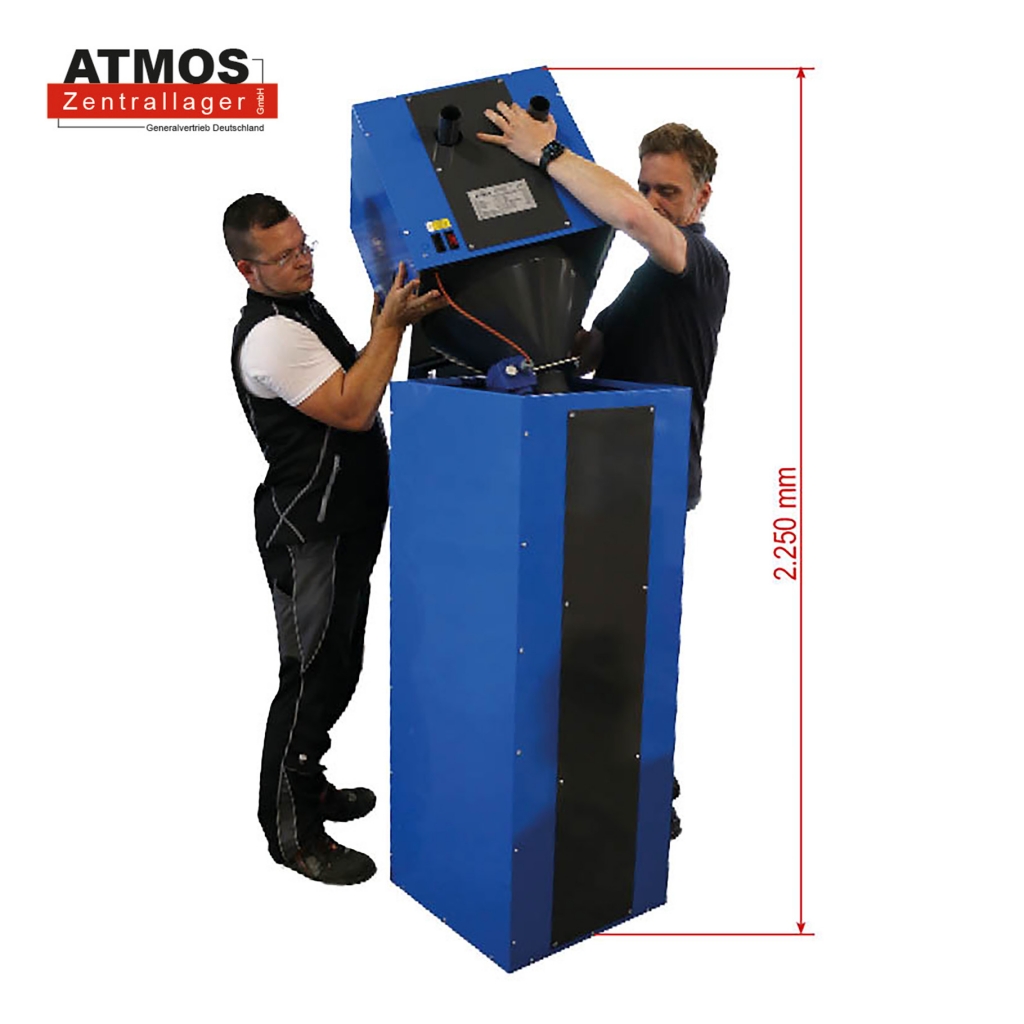

Bei der Planung unserer ATMOS Ansaugung (Bezeichnung BasicOne oder APS250) muss dringend berücksichtigt werden, dass der Aufstellungsraum eine Mindesthöhe von 2,25 m hat, damit sich das Oberteil (die Ansaugmotor- und Fülltrichtereinheit) nach oben herausnehmen lässt.

Da der Trichter und das Paddel relativ weit in den Behälter einmünden, ist eine Raumhöhe von 2,25 m für eine unkomplizierte Demontage erforderlich.

Auf den Bildern haben wir neben der erforderlichen Raumhöhe auch gleich noch die weiteren Anschlussmaße und Gesamtabmessungen der ATMOS Ansaugung dargestellt.

Wozu die Ansaugung demontieren?
Die Motor- und Trichtereinheit ist wartungsfrei. Es ist aber ratsam, in regelmäßigen Abständen (aller 1–2 Jahre) das Silo komplett zu entleeren, um alle Mehlanteile zu entfernen. Es besteht zwar auch durch die kleine Handöffnung dazu die Möglichkeit – einfacher ist es aber den Behälter durch Umkippen zu entleeren.

Ansaugung aus einem bauseitigem Lagerraum mit Sonden

atmos-basicone-ansaugsystem-04



Die einfachste und preiswerteste Möglichkeit der Ansaugung aus einem Lagerraum erfolgt über einzelne Ansaugsonden. Diese können an den 2- oder 3-fach ATMOS – Saugbahnhof angeschlossen werden, um dem Betreiber ein schnelles und einfaches Wechseln der Ansaugstelle zu ermöglichen.

Artikel Artikel Art.Nr.
 ATMOS Ansaugsonde einzeln Ansaugsonde für bauseitiges Pelletlager 02.06.20
ATMOS 2-fach Saugbahnhof 2 fach Saugbahnhof 02.06.32
§fach Saugbahnhof für ATMOS Ansaugsystem 3 fach Saugbahnhof 02.06.33
antistatischer Ansaugschlauch 12,5m – DN50 02.06.21
antistatischer Ansaugschlauch 25,0m – DN50 02.06.23

Ansaugung aus bauseitigem Lagerraum mit Maulwurf



ATMOS - Maulwurfsystem zur Ansaugung von Pellets



Der Sonnen-Pellet Maulwurf bietet sich bei bauseitigen Lagerräumen an, welche eine maximale Grundfläche von 2,5 x 2,5 m und eine Höhe von 1,8 bis 2,5m besitzen.

In Verbindung mit unserer BASIC ONE Sauganlage wird eine zuverlässige und schonende Beförderung der Holzpellets gewährleistet, da die Entnahme der Pellets stets von oben erfolgt.







Artikel Art.Nr.
 Maulwurf Classic HZ Set 02.06.82



ATMOS Maulwurf Ansaugsystem für Pellets

Vorteile:

● platzsparend
● materialschonend
● kostensenkend
● wartungs- und montagefreundlich







Lieferumfang:

● Maulwurf mit 230 V Antrieb
● 5m flexibler, antistatischer Saugschlauch
mit Gummikabel
● Wanddurchführung mit 2 Anschlüssen
Saug- und Rückluftschlauch DN 50
● inkl.manueller Hebevorichtung mit Zugseil
und Handgriff
● kompletter Satz Kleinteile und Montage-
zubehör



ATMOS Bedienhandbuch A25  Bedienungsanleitung ATMOS BasicOne Ansaugsystem  deutsch   Download
ATMOS Bedienhandbuch A25 Bedienungsanleitung Maulwurfsystem  deutsch   Download
