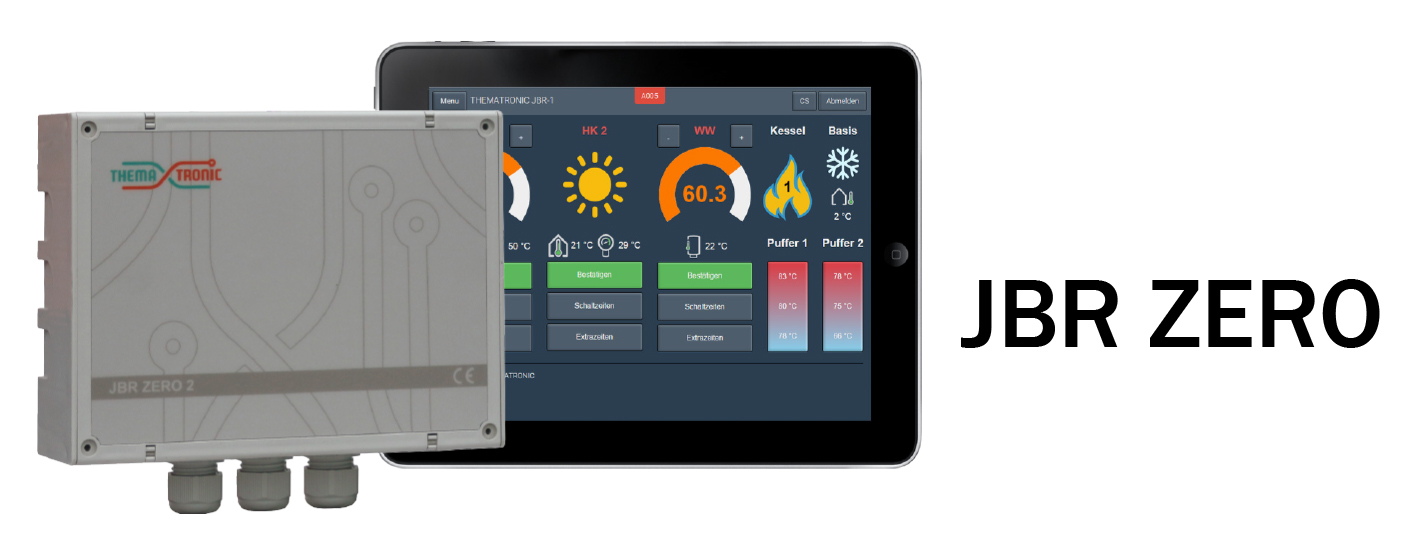

Mit der JBR Zero können Sie Ihre gesamte Heizanlage per Smartphone online steuern.

allgemeine Informationen
Aufbau der JBR Zero
Anwendungsbeispiele
JBR Zero allgemeine Informationen:

Die JBR Zero ist ein Systemregler, der je nach Anlagenkonfiguration für die Steuerung von bis zu 2 Heizkesseln, bis zu 2 witterungsgeführten Heizkreisen, der externen Warmwasserbereitung und Solarregelung mittels Drehzahlregler über PWM oder 0-10V Signal, sowie zur Pufferumladung verwendet werden kann.

Ähnlich wie bei einem Router (Z.Bsp. FritzBox) werden bei der JBR Zero die Einstellungen nicht direkt am Gerät, sondern über eine Browseroberfläche vorgenommen. Die Kommunikation zum Thematronic Server erfolgt dabei über ein integriertes WLAN Modul. Alle Reglereinstellungen können somit auch aus der Ferne per Smartphone, Tablet, oder PC vom Betreiber oder Fachmann vorgenommen werden. Beispielsweise kann der Betreiber seinen Kessel in der Urlaubszeit online aus- oder einschalten, was erheblich zur Brennstoffeinsparung beitragen kann. Zusätzlich können sämtliche Temperaturen der eltzten 48h vom Server abgerufen werden.

Standardmäßig ist in der JBR Zero ein Funkempfänger integriert, der zur Kommunikation mit drahtlos Raumsensoren oder einen drahtlosen Aussenfühler dient. Deren Reichweite beträgt in Gebäuden ca. 50m.

Da nicht alle Funktionen gleichzeitig nutzbar sind, gibt es je nach dem was Sie mit der JBR Zero steuern möchten, 3 unterschiedliche Pakete.

Das Paket Typ 1 hat dabei den Fokus auf die Regelung der Heizkreise. Neben dem Aussenfühler, den 3 Pufferfühlern für den 1. Puffer, gehören auch der Vorlauffühler für den Heizkreis 1 und der Kesselvorlauffühler zum Lieferumfang. Die Zero kann in dieser Zusammenstellung zusätzlich einen automatischen Heizkessel in Abhängigkeit der Puffertemperaturen ansteuern.

JBR Zero – Paket Typ 1
ausgelegt zur Steuerung von:
  • bei Bedarf Ansteuerung 1 automatischen Wärmeerzeugers (Pellet / Öl / Gas)
  • Steuerung von bis zu 2 gemischten witterungsgeführten Heizkreisen
  • Steuerung von  1x externen Warmwasserbereitung (Boiler)
  • Steuerung von Solar (230V, PWM, 0-10V)





JBR Zero - Aubau der Regelung

Mit der JBR Zero (Paket 1) kann bei  einer ATMOS Holzvergaserheizung folgendes gesteuert werden:

  • 2 gemischte witterungsgeführte Heizkreise
  • externe Warmwasserbereitung
  • Solar über PWM oder Standard

Alle blau umrahmten Fühler gehören zum Lieferumfang der JBR Zero Paket 1.
Grau umrahmte Fühler sind optional.



JBR Zero Anwendungsbeispiel





Beispiel für die JBR Zero Paket 1 in Verbindung mit einem ATMOS Pelletkessel:



Mit der JBR Zero (Paket 1) kann bei  einer ATMOS Holzvergaserheizung folgendes gesteuert werden:

  • Ansteuerung des ATMOS Pelletkessels
  • 2 gemischte witterungsgeführte Heizkreise
  • externe Warmwasserbereitung
  • Solar über PWM oder Standard

JBR Zero mit ATMOS Pelletkessel
